類別
|
端子形狀
|
接點構成
|
封裝方式
|
型號
|
額定線圈電壓
?(VDC)
|
最小包裝單位
|
||||||||||||||||||||||||||||
| PC3 | 印刷基板用端子 | 一組常開 | 防助焊劑型 | PC3-□A/□A60 | 5, 6, 9, 12, 18, 24? | 25個/盤 | ||||||||||||||||||||||||||||
| PC3-□A/□A90 | ||||||||||||||||||||||||||||||||||
| PC3-□A/□A100 | ||||||||||||||||||||||||||||||||||
| PC3-□A/□A120 | ||||||||||||||||||||||||||||||||||
|
額定電壓 ?(V) |
額定電流 (mA±10％) |
線圈電阻 (Ω±10％) |
動作電壓 ?(V) |
復位電壓 ?(V) |
最大容許電壓 ?(V) |
消耗功率
?(mW)
|
||||||||||||||||||||||||||||
| DC5 | 384.0 | 13.0 | 75%額定電壓以下 | 10%額定電壓以上 | 120%額定電壓 | 約1,920 | ||||||||||||||||||||||||||||
| DC6 | 320.0 | 18.8 | ||||||||||||||||||||||||||||||||
| DC9 | 213.3 | 42.2 | ||||||||||||||||||||||||||||||||
| DC12 | 160.0 | 75.0 | ||||||||||||||||||||||||||||||||
| DC18 | 106.7 | 168.8 | ||||||||||||||||||||||||||||||||
| DC24 | 80.0 | 300.0 |
| 保持電壓 (VDC) | 40%~100% Un(環境溫度25℃） | |||||||||||||||||||||||||||||||||
| 50%~60% Un(環境溫度85℃） | ||||||||||||||||||||||||||||||||||
| 負載類型 | 阻性負載 | |||||||||||||||||||||||||||||||||
| 型號 | PC3-A60 | PC3-A80 | PC3-A90 | PC3-A100 | PC3-A120 | |||||||||||||||||||||||||||||
| 接點構成 | 一組常開 | |||||||||||||||||||||||||||||||||
| 接點材料 | Ag 合金 (無鎘） | |||||||||||||||||||||||||||||||||
| 額定負載 | 320 VAC 60 A? | 320 VAC 80 A? | 320 VAC 90 A? | 320 VAC 100 A????????? | 320 VAC 120 A????????? | |||||||||||||||||||||||||||||
|
400 VAC 接通 15 A (0.15 s) 載流 60 A (0.7 s) 斷開 15 A (0.15 S), 85℃ |
400 VAC 接通 20 A (0.15 s) 載流 80 A (0.7 s) 斷開 20 A (0.15 S), 85℃ |
400 VAC 接通 30 A (0.15 s) 載流 90 A (0.7 s) 斷開 30 A (0.15 S), 85℃ |
400 VAC 接通 30 A (0.15 s) 載流 100 A (0.7 s) 斷開 30 A (0.15 S), 85℃ |
400 VAC 接通 30 A (0.15 s) 載流 120 A (0.7 s) 斷開 30 A (0.15 S), 85℃ |
||||||||||||||||||||||||||||||
| 接點壓力最大值 | 400 VAC | |||||||||||||||||||||||||||||||||
| 接點電流最大值 | 60 A | 80 A | 90 A | 100 A | 120 A | |||||||||||||||||||||||||||||
|
最大切換功率 |
24,000 VA |
32,000 VA |
36,000 VA |
40,000 VA |
48,000 VA |
|||||||||||||||||||||||||||||
| 接點電阻 | ≤10 mΩ? (20 A /6 VDC 條件下測量) | |||||||||||||||||||||||||||||||||
| 動作時間 | ≤30 ms (在85℃條件下) | |||||||||||||||||||||||||||||||||
| 復位時間 | ≤10 ms | |||||||||||||||||||||||||||||||||
| 絕緣電阻 | ≥1,000 MΩ (500 VDC) | |||||||||||||||||||||||||||||||||
| 溫升（在標準電壓下） | 最大70 K (接點負載電流120 A, 額定電壓勵磁的50%至60%, 在85℃) | |||||||||||||||||||||||||||||||||
| 介質耐壓 | 線圈與接點間 | 5,000 VAC, 1 mA, 50/60 Hz 測試1分鐘 | ||||||||||||||||||||||||||||||||
| 接點與接點間 | 2,000 VAC, 1 mA, 50/60 Hz 測試1分鐘 | |||||||||||||||||||||||||||||||||
| 介質耐壓 | 線圈與接點間 | 10 KV (1.2/50 μs) | ||||||||||||||||||||||||||||||||
| 抗振性 | 耐久 | 10~55~10 Hz, 雙邊振幅1.5 mm? (單邊振幅0.75 mm) | ||||||||||||||||||||||||||||||||
| 誤動作 | 10~55~10 Hz, 雙邊振幅1.5 mm? (單邊振幅0.75 mm) | |||||||||||||||||||||||||||||||||
| 抗沖擊性 | 耐久 | 980 m/s2 (100 G) | ||||||||||||||||||||||||||||||||
| 誤動作 | 98 m/s2 (10 G) | |||||||||||||||||||||||||||||||||

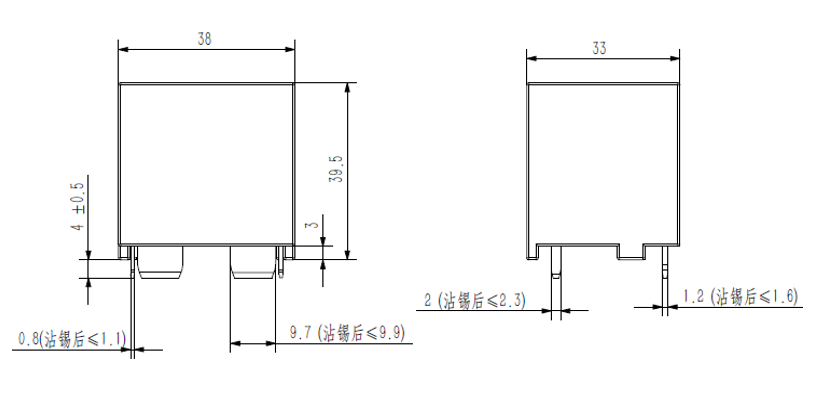

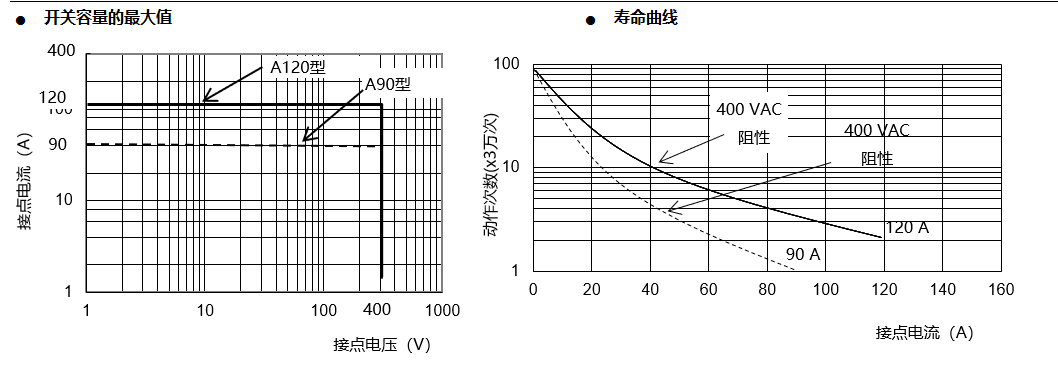

| 壽命 | 機械 | 100萬次 (動作頻率18,000 次/小時)? | ||||||||||||||||||||||||||||||||
|
電氣 (阻性負載) |
A120型: 3 x
104 次, 400 VAC 接通30 A (0.15 s)? 載流120 A (0.7 s)? 斷開30 A (0.15 S), 85°C, 1 s 通 9 s 斷 |
|||||||||||||||||||||||||||||||||
| A120型: 1x104 次, 320 VAC 120 A, 85oC, 1 s 通 9 s 斷 | ||||||||||||||||||||||||||||||||||
| 使用環境溫度 | -40°C至 85°C (無結冰或冷凝) | |||||||||||||||||||||||||||||||||
| 使用環境濕度 | 5~85% RH | |||||||||||||||||||||||||||||||||
| 重量 | 約215 g | |||||||||||||||||||||||||||||||||
